Dari Kotak ke Bintang: Petualangan di Dunia Flowchart

Flowchart bukan cuma buat programmer! Desainer dan analis sistem juga butuh! Yuk, belajar bareng!

Flowchart: Cara Gampang Visualisasi Proses dan Alur Kerja

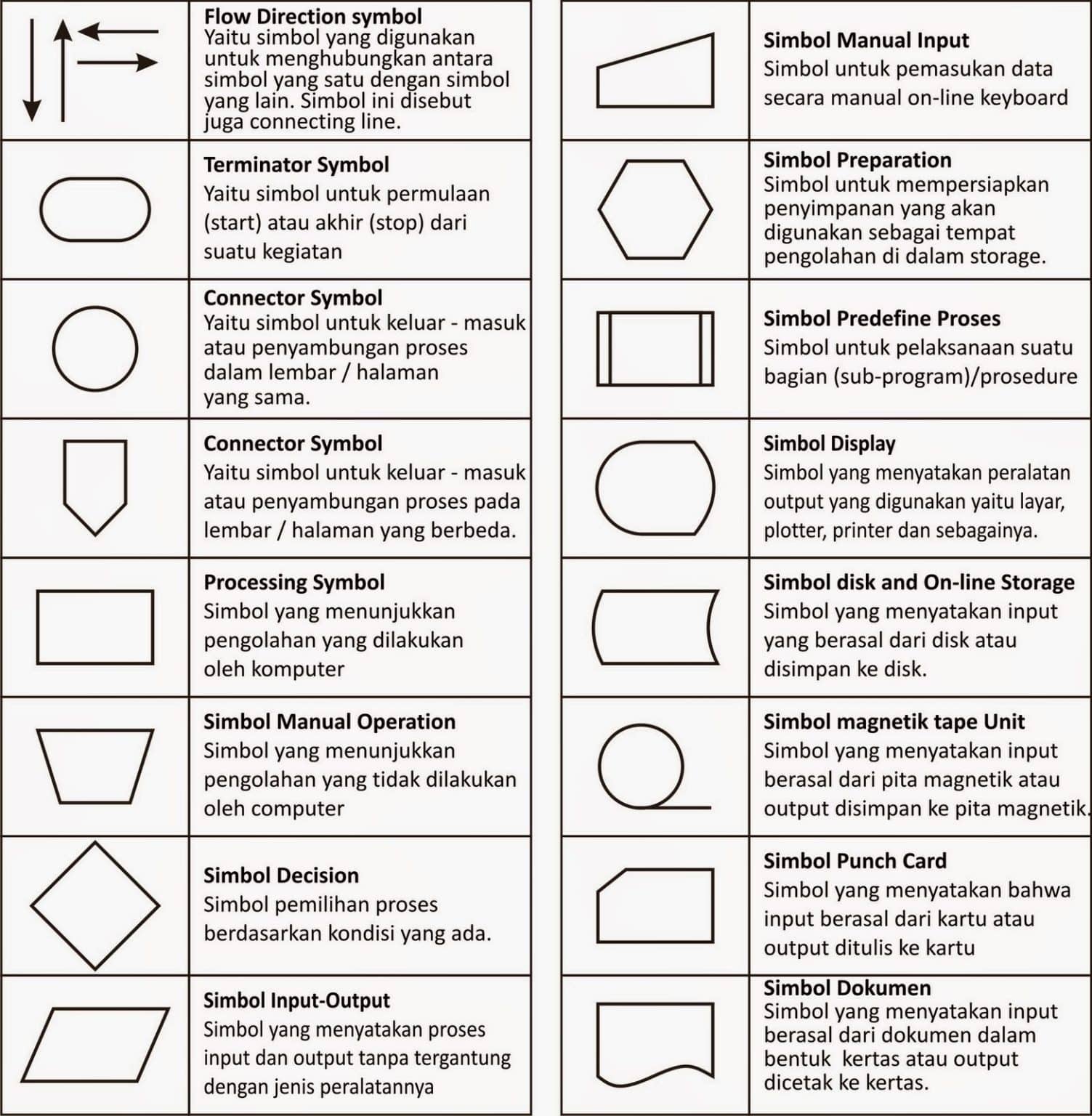

Flowchart itu seperti peta jalan yang bikin kamu paham cara kerja sesuatu. Dengan bantuan simbol-simbol unik, kamu bisa gambarin alur proses secara visual. Flowchart ini dipakai di banyak hal, mulai dari bikin program, bisnis, sampai buat mengelola proyek. Yuk, kita bahas lebih lanjut dengan cara yang simpel dan santai! Fungsi Simbol Flowchart Biar flowchart-nya gampang dipahami, ada simbol-simbol khusus yang biasa dipakai. Nih beberapa yang paling sering muncul:

Dengan simbol-simbol ini, alur proses jadi lebih jelas, simpel, dan nggak bikin pusing.

Jenis Flowchart

Ternyata, flowchart ada banyak jenisnya, tergantung apa yang mau kamu gambar:

1. Flowchart Proses: Ini yang paling umum, dipakai buat gambarin langkah-langkah dalam suatu proses, kayak bikin teh atau koding.
2. Flowchart Sistem: Buat nunjukin hubungan antar bagian-bagian dalam satu sistem yang lebih besar.
3. Flowchart Program: Ini spesifik buat program komputer, gambarin logika atau keputusan di dalam kode.
4. Flowchart Dokumen: Biasanya buat alur dokumen, kayak dari mana dokumen dikirim dan diolah dalam perusahaan.
5. Flowchart Data: Fokus ke aliran data, kayak gimana data diproses dari input sampai output.

Flowchart Sederhana

Flowchart sederhana biasanya terdiri dari beberapa langkah aja. Misalnya nih, bikin teh:

Simples banget kan? Kamu bisa lihat langkah-langkahnya secara jelas dan nggak ribet.

Flowchart Kompleks

Nah, kalau prosesnya agak ribet, flowchart-nya juga bisa lebih kompleks. Misalnya:

Di sini mulai ada cabang alur yang lebih rumit, karena ada keputusan yang harus diambil, dan tiap keputusan punya jalurnya sendiri.

Cara Bikin Flowchart

Bikin flowchart sebenarnya nggak susah. Berikut langkah-langkahnya:

1. Tentukan Prosesnya: Tentukan proses apa yang mau kamu gambar.
2. Susun Langkah-Langkah Utama: Pilih langkah-langkah inti yang penting.
3. Pakai Simbol yang Sesuai: Pastikan kamu pakai simbol yang bener buat tiap langkah.
4. Susun Alurnya: Gunakan panah buat menghubungkan tiap langkah.
5. Cek Lagi: Jangan lupa cek lagi flowchart kamu, pastikan alurnya bener dan gampang dimengerti.

Cara Baca Flowchart

Baca flowchart juga nggak sulit kok, ikuti aja alurnya:

1. Mulai dari Simbol Awal (Oval): Lihat simbol oval yang biasanya menandakan proses dimulai.
2. Ikuti Panah: Ikuti arah panah dari satu langkah ke langkah berikutnya.
3. Perhatikan Simbol Keputusan (Berlian): Kalau ada keputusan, perhatikan cabang-cabang alurnya.
4. Lihat Simbol Akhir: Temukan simbol oval lagi di akhir proses.

kesimpulan

Flowchart adalah alat yang sangat berguna untuk memvisualisasikan dan menganalisis proses. Dengan memahami simbol-simbol dan cara membuatnya, Anda dapat menggunakan flowchart untuk berbagai tujuan, baik dalam bidang IT maupun bisnis.
